Thang máy gia đình khác thang chung cư ở một chỗ rất thực tế: hố PIT chỉ cần 500 mm thay vì 1.400–1.600 mm. Nhờ vậy nhà phố đã xây xong vẫn lắp được mà không phải đào sâu xuống móng. Bài này đưa nguyên thông số hai mức tải 320 kg và 450 kg trong catalogue Thành Đô.

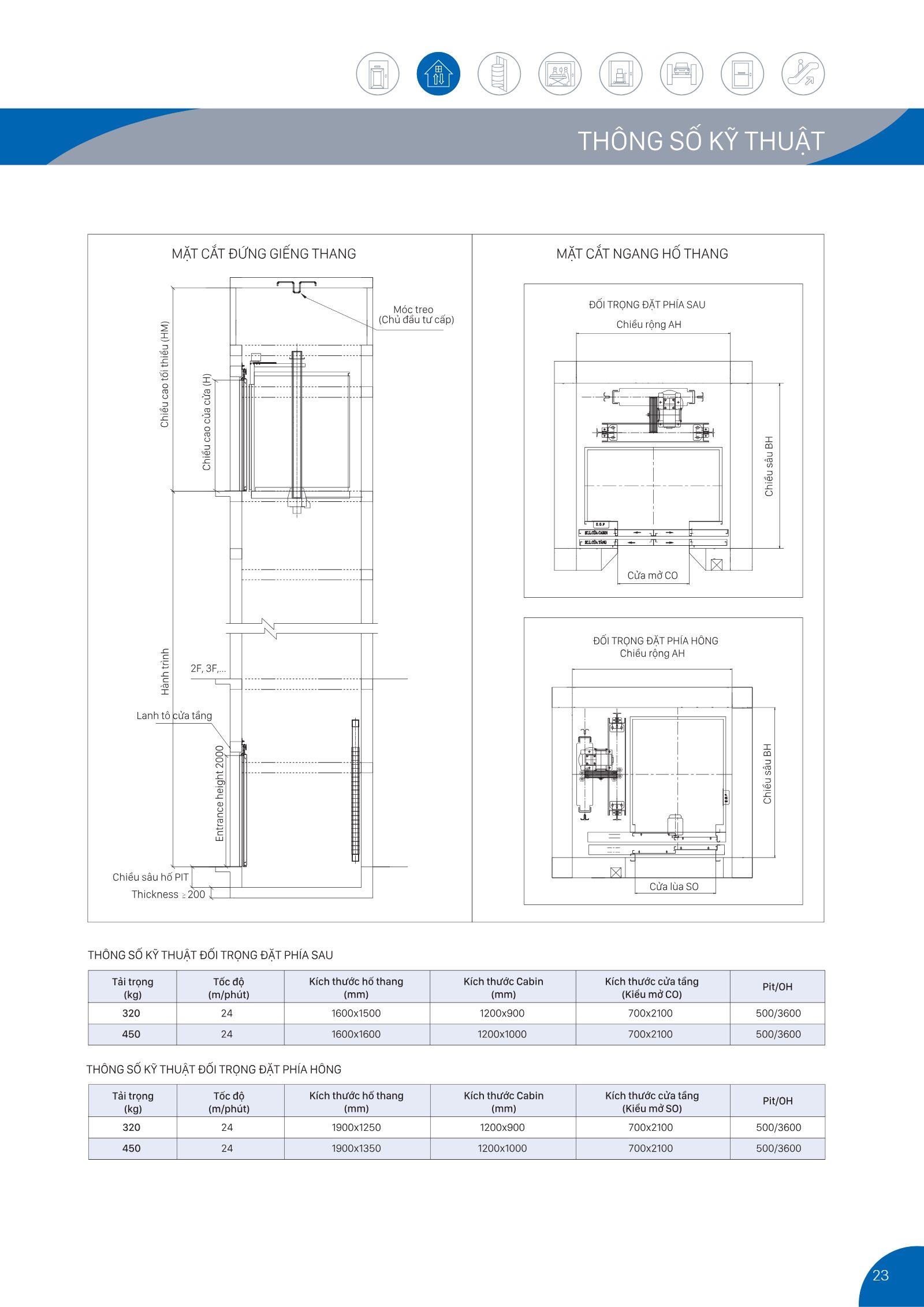

Bảng thông số thang máy gia đình
Đối trọng đặt phía sau — cửa mở tim (CO), đơn vị milimet:
| Tải trọng | Tốc độ | Hố thang | Cabin | Cửa tầng | PIT / OH |
|---|---|---|---|---|---|
| 320 kg | 24 m/phút | 1600 × 1500 | 1200 × 900 | 700 × 2100 | 500 / 3600 |
| 450 kg | 24 m/phút | 1600 × 1600 | 1200 × 1000 | 700 × 2100 | 500 / 3600 |
Đối trọng đặt bên hông — cửa lùa một cánh (SO):
| Tải trọng | Tốc độ | Hố thang | Cabin | Cửa tầng | PIT / OH |
|---|---|---|---|---|---|
| 320 kg | 24 m/phút | 1900 × 1250 | 1200 × 900 | 700 × 2100 | 500 / 3600 |
| 450 kg | 24 m/phút | 1900 × 1350 | 1200 × 1000 | 700 × 2100 | 500 / 3600 |
Thành giếng thang dày từ 200 mm trở lên. Móc treo trên đỉnh giếng do chủ đầu tư cấp — hạng mục nhỏ nhưng hay quên, đến ngày lắp mới cuống.
Vì sao PIT 500 mm lại quan trọng đến thế
So với thang tải khách thông thường:
| Thang gia đình | Thang tải khách | |
|---|---|---|
| PIT | 500 mm | 1400 – 1600 mm |
| OH | 3600 mm | 4200 – 4500 mm |
| Tốc độ | 24 m/phút | 60 – 90 m/phút |
Chênh gần một mét ở PIT là chênh giữa đào được và không đào được với nhà phố đã có móng. Nhiều nhà lắp thang sau khi xây xong, chỉ cần hạ cốt nền 500 mm trong phạm vi giếng — việc trong tầm tay, không phải phá móng.
OH 3600 mm cũng dễ hơn: tầng trên cùng cao 3,6 m là đủ, không cần thêm tầng kỹ thuật.
Đổi lại là tốc độ. 24 m/phút chậm hơn hẳn thang chung cư — nhà bốn, năm tầng đi mất khoảng mươi giây mỗi chặng. Với nhà ở thì vừa đủ, và chạy chậm thì êm hơn.
Chọn 320 kg hay 450 kg
- 320 kg — khoảng 4 người. Hố 1600 × 1500, cabin 1200 × 900. Đủ cho gia đình ba bốn người đi lẻ, hoặc chở đồ nhẹ.
- 450 kg — khoảng 6 người. Hố 1600 × 1600, cabin 1200 × 1000. Nên chọn nếu nhà có người lớn tuổi, vì cabin sâu thêm 100 mm là lọt được xe lăn và có chỗ cho người đi kèm.
Chênh hố thang giữa hai mức chỉ 100 mm ở kiểu đối trọng sau. Nếu còn đang vẽ bản thiết kế, chừa luôn theo 450 kg — mất 10 cm mà về sau không phải tiếc.
Đặt thang vào đâu trong nhà
- Lòng cầu thang bộ. Tận dụng khoảng thông tầng sẵn có, không mất diện tích sàn. Phải đo lọt lòng thật — nhiều nhà lòng thang chỉ 1,2 m, không đủ cho hố 1600 × 1500.
- Sát cạnh cầu thang bộ. Tốn diện tích nhưng dễ thi công và lòng thang bộ vẫn thông thoáng.
- Góc nhà, cạnh giếng trời. Hợp nhà ống. Làm giếng kính thì vừa lấy sáng vừa không bí.
Kiểu cửa cũng theo vị trí: chỗ rộng thì cửa mở tim (CO) cho cửa rộng hơn; chỗ hẹp thì cửa lùa một cánh (SO) vì chỉ cần chừa phần hông để cánh trượt vào.
Bốn việc nên chốt trước khi xây
- Đo lọt lòng giếng thật, không lấy theo bản vẽ. Tường xây xong thường hụt vài centimet so với bản vẽ, mà thang thì cần đúng số.
- Chừa móc treo trên đỉnh giếng. Phần của chủ đầu tư.
- Chốt cốt nền hố PIT. 500 mm tính từ cốt sàn tầng một hoàn thiện, không phải từ nền thô.
- Chốt luôn mẫu cabin. Trần, sàn, tay vịn, vách — xem phần mẫu trong catalogue rồi ghi lại mã.
Hố nhà anh chị lệch so với bảng vẫn làm được — xưởng cơ khí Thành Đô gia công cabin theo số thật. Gọi hotline 0583 247 888 để dóng lại.
Câu hỏi thường gặp
Nhà đã xây xong có lắp được không?
Được, đây là trường hợp thường gặp nhất. Cần một khoảng thông tầng đủ rộng và hạ được cốt nền 500 mm trong phạm vi giếng. Gửi ảnh và số đo lọt lòng qua Zalo theo số hotline là kỹ thuật trả lời được ngay.
Mất điện thì sao?
Lắp bộ cứu hộ tự động, tự đưa cabin về tầng gần nhất rồi mở cửa. Với thang gia đình thì đây là hạng mục không nên cắt.
Thang gia đình tốn điện nhiều không?
Ít. Tải 320–450 kg, tốc độ 24 m/phút, mỗi ngày chạy vài chục lượt — mức tiêu thụ thấp hơn nhiều so với hình dung của phần lớn chủ nhà.
Bao lâu phải bảo trì một lần?
Ba tháng một lần với thang gia đình dùng bình thường. Xem quy trình bảo trì thang máy.
Catalogue đầy đủ ở đâu?

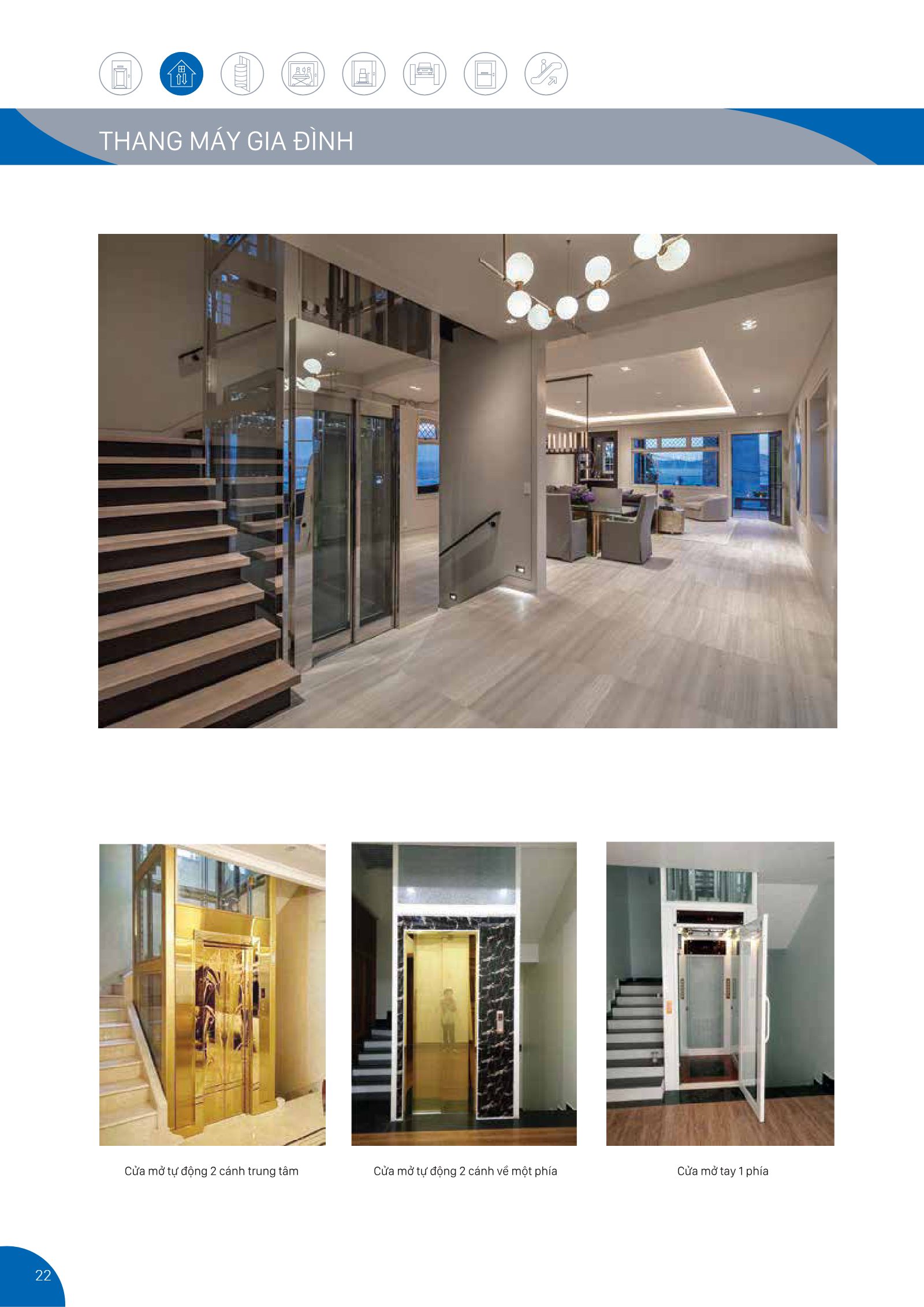

Tải bản PDF 34 trang tại trang catalogue Thang máy Thành Đô, trang 22–23 là phần này.
